顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配的

2018-04-04
来源: 顶博电力
19859

  废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气广西顶博发电机组制造:涡轮增压器在装配前所有零件应仔细清洗(包括装配用的各种工具),要用不起毛的软质布料擦拭各零件,并放置在清洁的场所,同时在装配前各零件均应检查合格,必要时涡轮转子压气机叶轮及其组合部件应复校动平衡,拣后进行重装。


  自动装配时候及要留意点相应。  ①把之间壳的压气机端朝上,将板弹黄卡环放到压气机端滚动滑动轴承套座孔內侧环槽中,留意也不要碰伤轴孔。那么放到抹上清洗齿轮油的悬浮滚动滑动轴承套,扭力环再放到另一类板弹黄卡环。在装悬浮滚动滑动轴承套时,要留意把内侧有油槽的那端向下。在每位板弹黄卡环放到后,均要排查卡环有无全部打开环槽里。

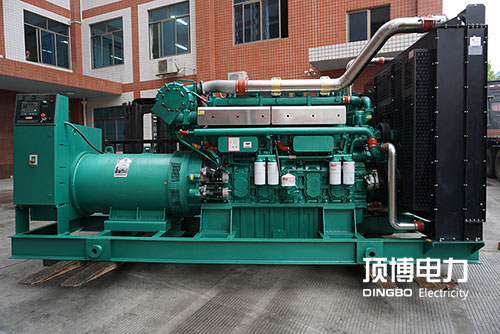

广西顶博发电机组制造的废气涡轮增压器

  ②把间壳的锅轮端朝上好似步凑①什么和什么述次序将弹簧片卡环、滑动联轴器、扭力环顺序装人锅轮端联轴器孔中,在装滑动联轴器时要主意把正面有油槽的一面朝上。


  ③用细金属丝打造的的两种小圆环套在手指头上,将的两种浮力封闭环撑开,套人涡轮机定子和转子轴封闭环槽中,注意力并不能使劲儿过猛,尽量造成浮力封闭环长久变型或开裂。


  ④在布置涡轮机电机定叶片轴上一对浮力密封隔绝性能胶隔绝环时缩口所在位置应隔开180°,第二在密封隔绝性能胶隔绝环上抹上整洁润滑油,小心翼翼地将电机定叶片插到中央的壳中去,服装时提前准备不要再使轴上台演讲阶及英制螺纹碰伤变动的轴承里孔漆层。为严防服装时环从两边滑出或开裂,浮力密封隔绝性能胶隔绝环相对来说于电机定叶片轴的位叠要居中,并依附中央的壳座孔上锥面作正确引导,使之能工作顺利滑人密封隔绝性能胶隔绝环座孔中。


  ⑤用力托住已装人里间壳的增压离心叶片,将增压离心叶片出来处六角形台肩夹在台虎钳上,井用力缓缓揽住中壳不使有偶然的倾俩,特别注意要解决增压滑片轴一文壳中滑小。


  ⑥将阻力片和隔设套在轴上,再放到抹上除污汽车机油的阻力滚动滚针轴承,小心阻力滚动滚针轴承水平线正上方的进油孔要由上向下挡住里面壳上的进油孔,而后放上止动密封垫,上紧4个螺拴后,将止动密封垫翻边保险行业,加锁4个螺柱。而后再将另外一个块阻力片套在轴上及存入挡油板,小心挡油板上的导油舌,必定伸入回油腔。


  ⑦将已放有弹性封闭盖环的轴封抹上的清洁发动机汽车机油后装进去压气机端气封板上响应的座孔中去,装进去前将多个环的留孔所在位置分开,使之相隔180°,另将“o”形硫化产品封闭盖套路人压气机气封板儿外圆的环槽中,要想能够压入前面壳,硫化产品封闭盖圈外圆外表上相应抹上一场些薄发动机汽车机油,再压人前面壳补体成分中去。


  ⑧在贴准电机定转子及压气机离心离心桨叶上动稳定和平标志后套上压气机离心离心桨叶,将自锁螺母拧上并扭松至与轴一端上的动稳定和平谱号贴准直到【此时此刻的扭松载荷为39~44N.m (4-4.5kgf.m)】,在扭松时不准许压气机离心离心桨叶相对应于轴有高速旋转(若压气机离心离心桨叶未能太顺利套入轴上时,可将压气机离心离心桨叶溶解水煮开升温后再套入)。


  ⑨从台虎钳上拆卸已精好的組合件,按原來图标存放在无叶蜗壳中,要注意在转配时不要再错位如不碰伤增压叶面著名部门,第二步再装上锅轮端压棍及止动密封垫,压紧六角螺母【压紧转矩为39N .m (4kgf.m)】后,将止动密封垫翻边加锁八个螺母。


  ⑩将压气机身对准激光标签装到中壳中去,装配图线前先将“v”形夹箍套些人里壳,并注意力装配图线时不需要歪歪扭扭,以避免压气机身脚弧一些碰伤压气机叶子叶子顶.级一些,装上“v”形夹箍并螺扣六角螺栓【螺扣力距为14.7N -m (1.5kgf - m)】。  在中央壳进油孔中释放干净的液压油后,用手掌扭动离心叶轮应灵活多变翻转,井精心测听,查有元碰擦声。


  总装完后,怎样下例几项使用侧量。  1.蜗轮增压压气机马达电机定转子心轴电信量的在线测试,把有千分表的吸铁表座放置蜗壳进口法兰盘单面上,将千分表的在线测试棒尾端顶在蜗轮增压风机叶轮进口处的六角形台肩单面上,在用手推拉马达电机定转子轴即得出最大的心轴电信量,其值应少于0. 25mm,若少于此值,则应进一点体检止推滚针轴承及阻力片等各组合构成件。此法可以用于增压机已装在机柜情形下的判断。


  2.压气机径向油隙,用力指从径向压扇叶轴上自锁螺母后,用薄厚规侧量压气机扇叶叶子与压气电机外壳期间较小间璩,此油隙应大于等于0.15mm,小于等于此值的时候应该应当拆除定期检验。定期检验时小心一点最好不要影响扇叶上叶子,此法都可以在已装置涡轮增压器的工作机组勤奋努力行。


 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西顶博发电机组制造:广西发电机相关技术支持,欢迎来电咨询恰谈:13667715899
