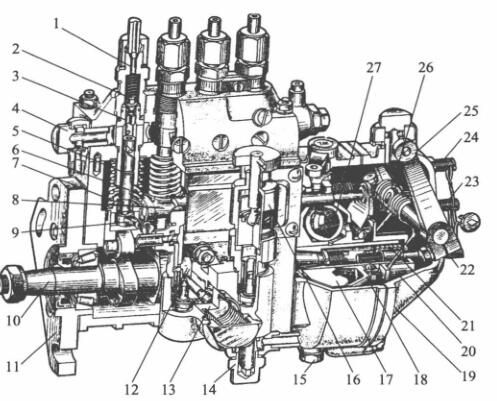

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

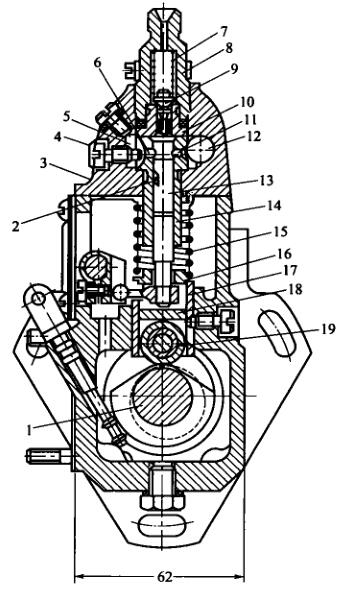

   I号喷油泵的分泵构造图

1-超高压液压管线接头; 2-冒油阀; 3-冒油高压闸阀; 4,14-进油内六角螺丝; 5-套简; 6-齿轮泵泵; 7-齿轮泵泵压簧; 8-油门支撑杆;  9-控制臂; 10-凸轮机构轴; 11-特定接盘; 12-石油管道管线泵轴力轮; 13-石油管道管线泵; 15-放油螺塞; 16-手助力泵;  17-动力盘; 18-从动盘; 19-箱体; 20-滑套; 21-测量压簧; 22-剩余油改变内六角螺丝; 23-怠速定位内六角螺丝; 24-高速的定位内六角螺丝; 25-变速器手柄; 26-变速器压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总体的首要基本功能是以确保液压油泵准备一直的确切性，相对于多缸静音机现阶段，更以确保各缸液压油泵一直的同一性。起以确保的作用的内脏器官是中键下面到修正保护层垫块上水平线的的极高H。当喷液压油泵凸轮轴轴伞齿与曲轴伞齿相对于位址肯定时，H越大，齿轮泵关掉进油孔的一直早一些，液压油泵准备一直也早一些。反过来就，H越小，液压油泵准备一直越超时。由于要按照的设计和检验推算适合的的中键体的工作的极高H，以以确保液压油泵准备一直的确切性。

1-凸轮机构轴; 2-齿轮泵斜槽; 3-泵盖; 4-地位螺丝钉; 5-回油道; 6-回油孔; 7-有油阀拉簧; 8-有油阀紧座;  9-有油阀; 10-有油高压闸阀; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵拉簧; 16-拉簧座; 17-挺柱体:; 18-垫铁; 19-滚珠

  谈谈多缸机，各分泵的H值应一一对应。优化保护层垫铁在喷真空泵出厂日期时均已调好，不得随着交换。保护层垫铁是用耐有损坏物料而成并举行热清理以从而提高硬性，所以操作中很容易有损坏。如长周期操作后有损坏较多，可换面操作。

  喷液压汽高压油泵泵体分左右两两个部分，喷液压汽高压油泵上体适用重新安转液压泵偶件及脸上出油阀偶件，生殖器适用重新安转凸轮机构轴、中键体和输液压汽高压油泵等。泵体前侧东部打有检视窗孔，便于观察和优化提供的加油量。底端有检视汽车机油面的检视孔。喷液压汽高压油泵上体有1条油道，与各液压泵套筒上面的环状油槽连通。环状油槽则与液压泵套筒上的进、回油孔连通。由输液压汽高压油泵供来的血压低压高油能够进进气软管金属直接头金属直接头涌入油道中。油道中的汽油负担由装在回进气软管金属直接头金属直接头内的回油阀操控，一标准要求始终维持在5～10kPa範圍内。汽压机过低，在液压泵下降时，汽油可以尽快能够进油孔涌入液压泵上面油腔。当加油量过量而使汽压机身高时，已有的汽油会顶开回油阀涌入汽油细滤器中。
