本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油来发同步电汽轮发电装置组供配电源箱的反应： 1、合情合理的分配原则能量补充。 2、不方便对控制电路的开闭运作。 3、有较高的防御防御中等级，能形象直观的信息显示电路原理的导通环境。

项目名称：656KW重油火力发三相电热泵机组单机配电箱主要元件明细清单
电气安装箱重要零件申报单
序列号	种类	尺寸规模	机构	用量	产品
1	塑壳高压	NXM-1250S/3300 1250A	台	1	正泰
2	带发交流电动工作机组把控器	HGM6110	只	1	众智
3	并网发变频电动机转动速度的控制系统	C2002	只	1	孚创
4	直流电压电源信息模块信息模块	DC24V	只	1	众智
5	中大型其中继小家电	HH54P    DC24V	只	2	正泰
6	微型其中继电子产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

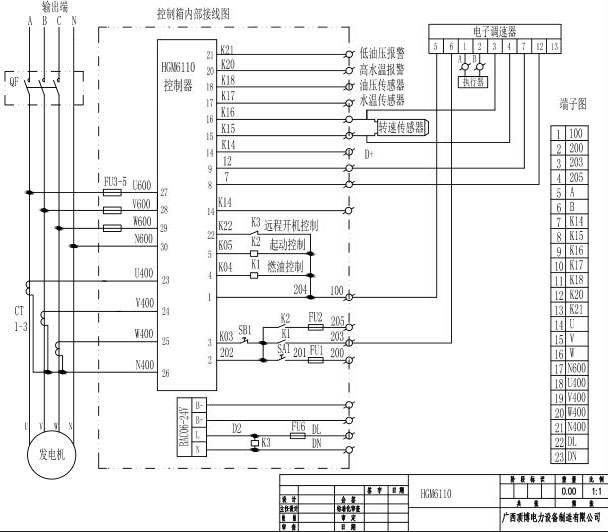

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.njduqi.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
